DT型電動推桿

[來源：原創] [作者：admin] [日期：15-07-23] [熱度：]



選用須知:
首先針對工作對象的安裝位置，確定機型，然后進行受力分析，確定所選用的推力（kg.f）、行程、速度（mm/s），然后以規格系列表選出合適的推桿。如有特殊要求，本公司可專門為您設計制造您所需的非系列產品。
電動推桿的外接行程裝置，電控箱和支撐架由顧客自備，如需要，我公司可代為配置，但應在訂貨合同中寫明。

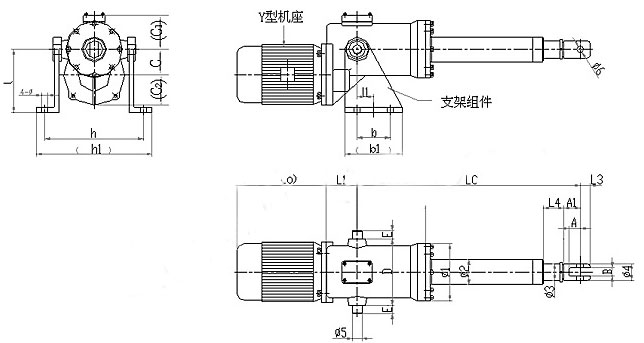

DT型電動推桿支架安裝尺寸表:


序號	型號	L	L1	h	h1	b	b1	4-Ф
1	DT50	80	20	130	160	50	80	9
2	DT100	130	37.5	188	266	75	130	14
3	DT300	152	37.5	204	242	75	130	14
4	DT500	170	37.5	214	254	75	130	14
5	DT700	170	35	224	264	75	130	14
6	DT1000	190	47.5	238	284	93	160	14
7	DT1600	220		344	410	100	160	18


DT型電動推桿主要技術參數、外形尺寸表 說明：表中行程的確定，由用戶可在范圍內任選:

序號	型號	推力		功率 (KW)	速度 (mm/s)	行程 S(mm)	LC		Ф1	Ф2	Ф3	Ф4	Ф5	Ф6
		(kg.f)	(KN)				Lmin	Lmax
1	DT50	50	0.5	0.06	42	100-300	128+S	128+2S	85	42	23	23	18	6
2	DT100	100	1.0	0.12	42	100-600	207+S	207+2S	112	57	34	34	25	10
3	DT300	300	3.0	0.37	42	100-800	231+S	231+2S	130	63.5	40	40	25	12
4	DT500	500	5.0	0.75	50	100-800	286+S	286+2S	155	70	42	42	35	14
5	DT700	700	7.0	1.10	50	200-1000	298+S	298+2S	160	80	46	46	35	16
6	DT1000	1000	10	1.10	50	200-1200	298+S	298+2S	170	80	46	46	35	16
7	DT1600	1600	16	2.20	50	200-1500	310+S	310+2S	205	90	62	62	35	25




序號	型號	A	A1	B	C	(C1)	(C2)	D	E	L1	L2	L3	L4	LO
1	DT50	20	30	10	33	71	42.5	80	16	47	83	12	21.5	120
2	DT100	35	48	16	36	78	65	112	20	78	109	18	40	200
3	DT300	35	48	20	48	86	72.5	130	20	65	155	22	40	200
4	DT500	42	58	20	59	95	78	140	25	70	197	22	50	255
5	DT700	45	58	20	67.5	100	75	150	25	70	194	22	50	265
6	DT1000	45	58	20	67.5	102	100	154	25	70	218	22	50	265
7	DT1600	50	65	30	91.5	124	110	240	30	112	248	35	58	325
